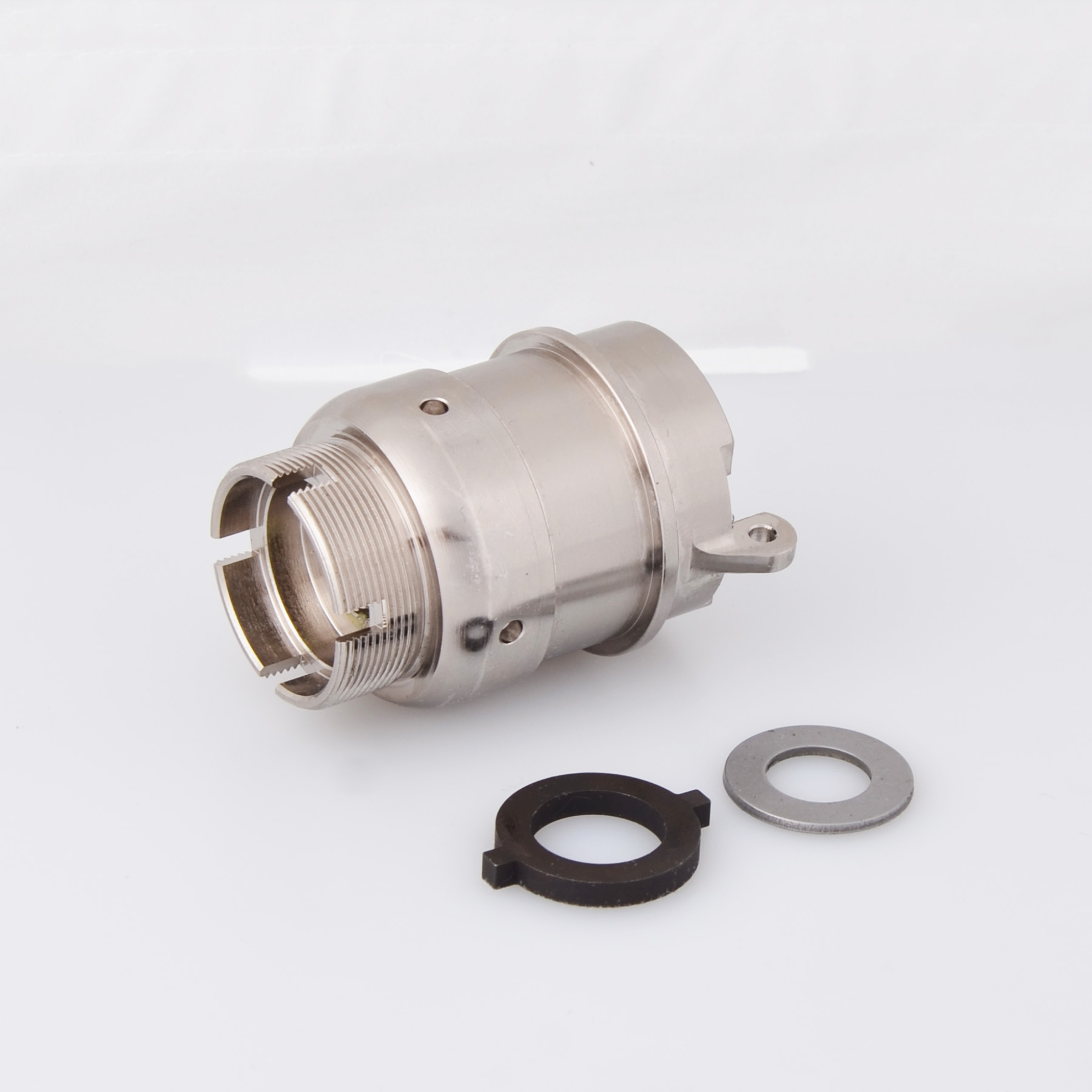

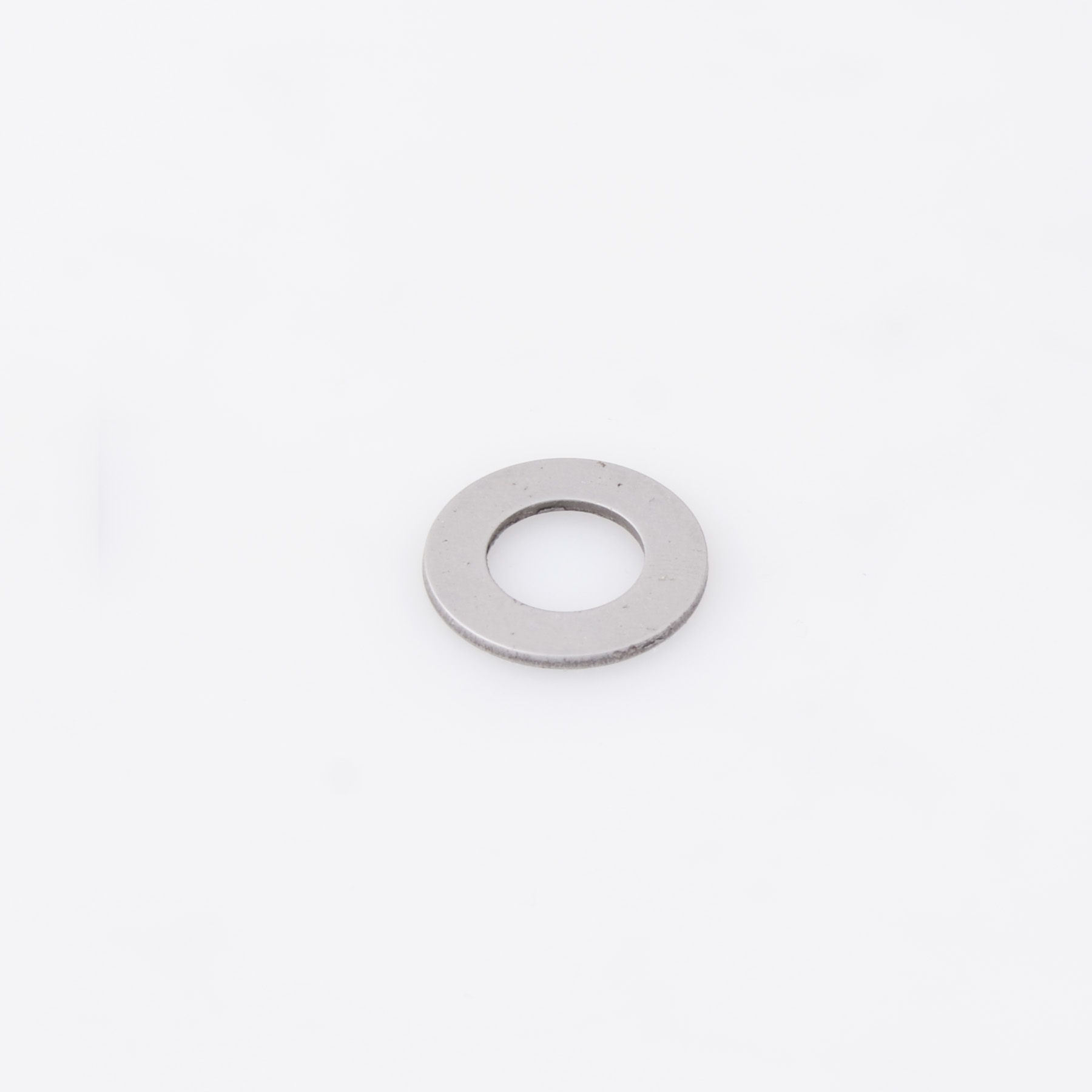

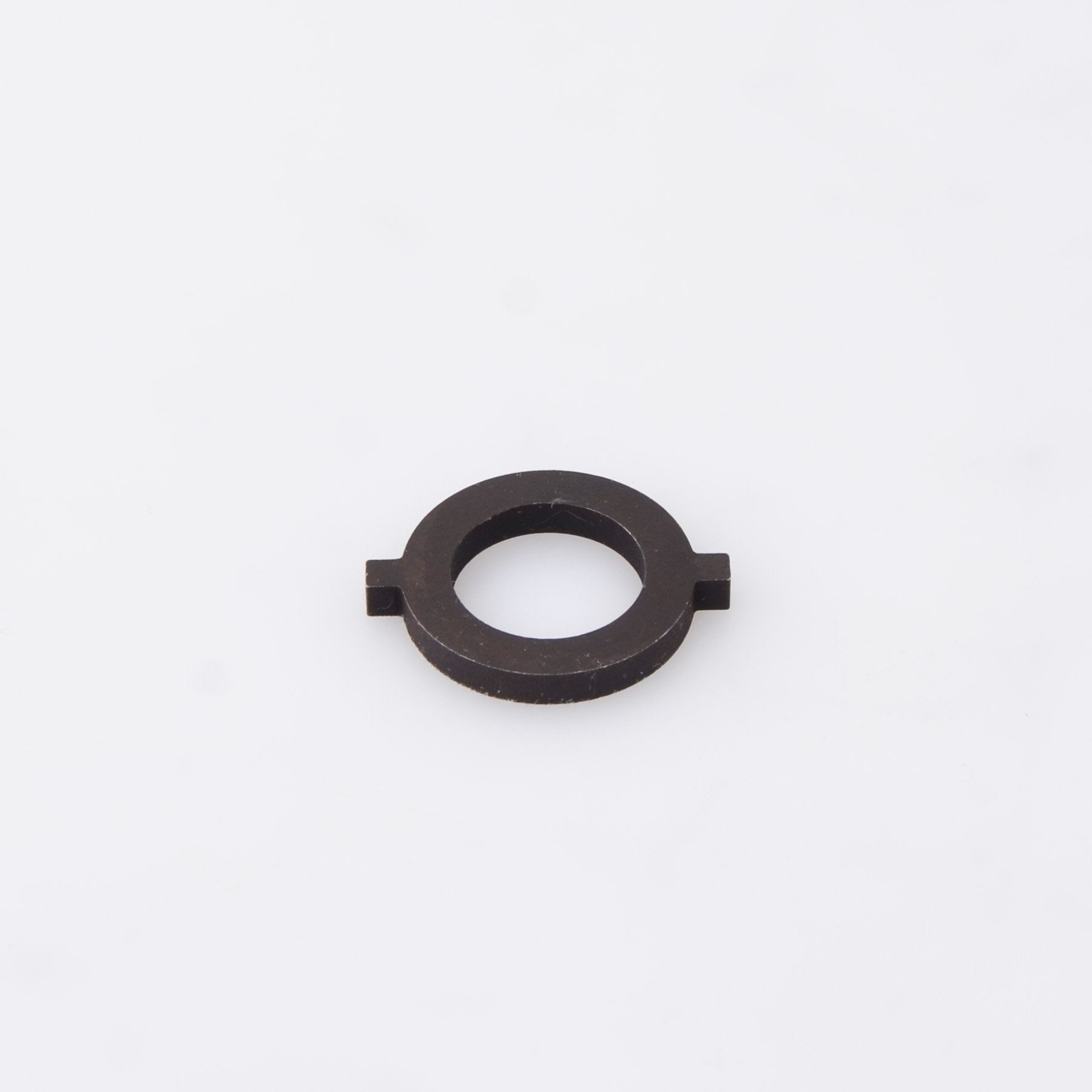

- El kit incluye las piezas, los espaciadores, las instrucciones paso a paso y la información sobre dimensiones que un operador necesita para instalar el adaptador en una herramienta QX ya en uso y conectarla a cualquier cabezal especializado.
- El fabricante solo necesita la herramienta con empuñadura de pistola QX, el adaptador especial de la cabeza y la cabeza especializada.
- Ayuda a los fabricantes a cumplir los requisitos de aplicaciones exclusivas, incluidas aquellas en las que el acceso restringido requiere una cabeza personalizada para llegar al elemento de sujeción.
- Se entrega como un kit de instalación listo para usar.
- Entre las aplicaciones habituales que requieren un adaptador especial de la cabeza se encuentran el montaje de alas de aviones o la instalación de bisagras en puertas de coches y camiones.
- Utiliza el tamaño de rosca y el paso estándar de Ingersoll Rand.
- Compatible con varios ejes de herramienta QE de Ingersoll Rand®, como un eje flotante en línea o un cabezal en ángulo recto, que se pueden instalar en la herramienta QX mediante el adaptador especial de la cabeza sin modificaciones adicionales.
- No se requiere ser un experto para su configuración.

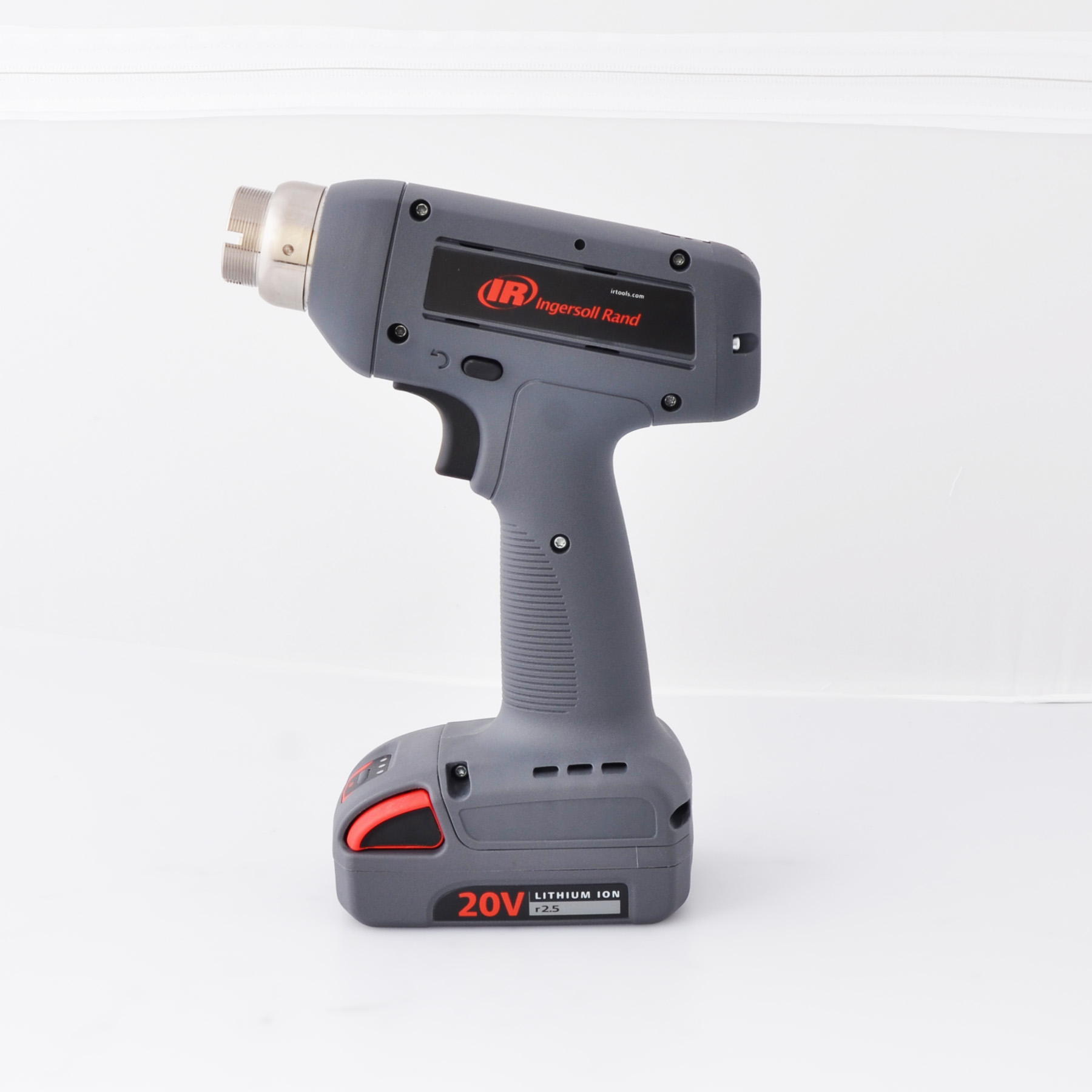

El adaptador especial de la cabeza de la pistola QX de Ingersoll Rand® simplifica la manera en la que los fabricantes emplean cabezas específicas para operaciones de atornillado con cualquier herramienta con empuñadura de pistola QX Series™ de Ingersoll Rand®. Este adaptador especial de la cabeza aumenta la flexibilidad de las herramientas QX Series™ y hace innecesaria la compleja personalización de la herramienta para integrar cabezas especiales. Con el uso del adaptador especial, los fabricantes de la industria del automóvil, de equipos pesados, del sector de camión y autobús, de la industria aeroespacial y del sector del montaje general pueden aprovechar el control por transductor de circuito cerrado de una herramienta QX Series™ y emplear al mismo tiempo cabezas especializadas específicas del sector que, hasta ahora, eran muy difíciles de integrar.
Modelo | Configuración | Rango de torque (Nm) | Rango de torque (ft-lbs) | Velocidad en vacío (RPM) | Tamaño/tipo de accionamiento | Comunicación | Tipo de batería | Peso sin batería (kg) | Peso sin batería (lb) | Del lado al centro (mm) | Del lado al centro (pulg) | Longitud (mm) | Longitud (pulg) | Altura (mm) | Altura (pulg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
QXN5AT20PS06 | Ángulo recto | 4.0-20 | 2.9-14.8 | 1045 | Cuadrado de 3/8 pulg | Solo USB | Li-ion 40 V | 2.04 | 4.5 | 13.1 | 0.52 | 577.7 | 22.74 | 100 | 3.94 |
QXN5AT30PS06 | Ángulo recto | 6.0-30 | 4.4-22.1 | 775 | Cuadrado de 3/8 pulg | Solo USB | Li-ion 40 V | 2.18 | 4.8 | 17.2 | 0.68 | 581.8 | 22.91 | 100 | 3.94 |
QXN5AT30PS08 | Ángulo recto | 6.0-30 | 4.4-22.1 | 775 | Cuadrado de 1/2 pulg | Solo USB | Li-ion 40 V | 2.18 | 4.8 | 17.2 | 0.68 | 581.8 | 22.91 | 100 | 3.94 |
QXN5AT35PS06 | Ángulo recto | 7.0-35 | 5.2-25.8 | 640 | Cuadrado de 3/8 pulg | Solo USB | Li-ion 40 V | 2.18 | 4.8 | 17.2 | 0.68 | 581.8 | 22.91 | 100 | 3.94 |
QXN5AT35PS08 | Ángulo recto | 7.0-35 | 5.2-25.8 | 640 | Cuadrado de 1/2 pulg | Solo USB | Li-ion 40 V | 2.18 | 4.8 | 17.2 | 0.68 | 581.8 | 22.91 | 100 | 3.94 |
QXN5AT40ES08 | Ángulo recto – ETS | 8.0-40 | 5.9-29.5 | 545 | Cuadrado de 1/2 pulg | Solo USB | Li-ion 40 V | 2.27 | 5 | 21.6 | 0.85 | 586.1 | 23.07 | 100 | 3.94 |
QXN5AT40PS08 | Ángulo recto | 8.0-40 | 5.9-29.5 | 545 | Cuadrado de 1/2 pulg | Solo USB | Li-ion 40 V | 2.27 | 5 | 21.6 | 0.85 | 586.1 | 23.07 | 100 | 3.94 |
QXN5AT80ES08 | Ángulo recto – ETS | 12.0-80 | 8.8-59.0 | 375 | Cuadrado de 1/2 pulg | Solo USB | Li-ion 40 V | 2.27 | 5 | 21.6 | 0.85 | 586.1 | 23.07 | 100 | 3.94 |
QXN5AT80PS08 | Ángulo recto | 12.0-80 | 8.8-59.0 | 375 | Cuadrado de 1/2 pulg | Solo USB | Li-ion 40 V | 2.27 | 5 | 21.6 | 0.85 | 586.1 | 23.07 | 100 | 3.94 |
